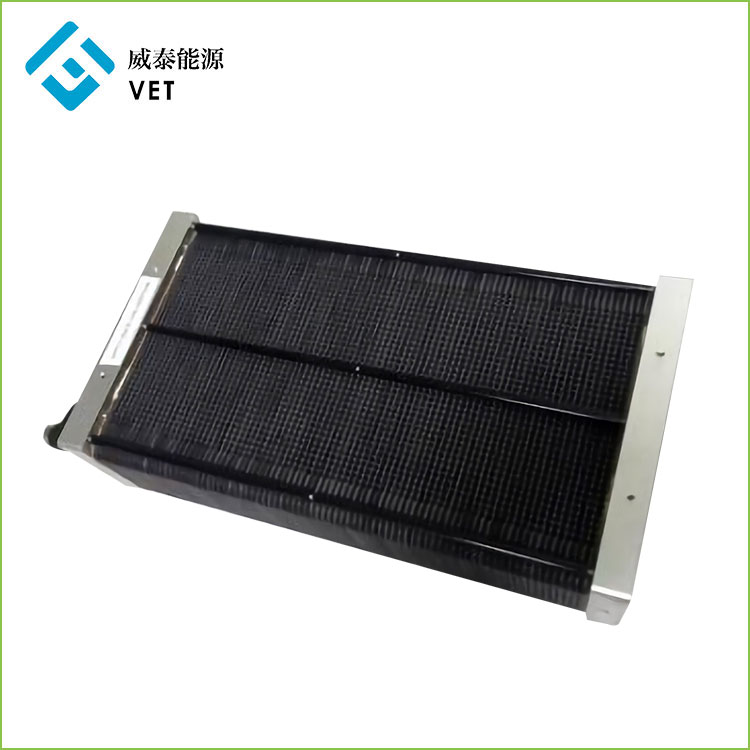

กองเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W สำหรับ UAV
  • กองเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W สำหรับ UAVกองเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W สำหรับ UAV

กองเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W สำหรับ UAV

Vet Energy เป็นหนึ่งในเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W ของจีนที่มีชื่อเสียงสำหรับผู้ผลิตและซัพพลายเออร์ UAV โรงงานของเราเชี่ยวชาญในการผลิตเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W สำหรับ UAV เรายึดมั่นในหลักการปฐมนิเทศด้านคุณภาพและลำดับความสำคัญของลูกค้า เรายินดีรับจดหมาย การโทรศัพท์ และการสอบสวนของคุณสำหรับความร่วมมือทางธุรกิจอย่างจริงใจ

ส่งคำถาม

รายละเอียดสินค้า

CHIVET เป็นหนึ่งในเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W ของจีนที่มีชื่อเสียงสำหรับผู้ผลิตและซัพพลายเออร์ UAV

กองเซลล์เชื้อเพลิงไฮโดรเจนสำหรับ UVA นี้มีคุณลักษณะที่มีความหนาแน่นพลังงาน 888w/kg

โมดูลเซลล์เชื้อเพลิง UAV ที่มีน้ำหนักเบาและหนาแน่นของพลังงานช่วยให้ลูกค้าสามารถหลีกเลี่ยงข้อจำกัดของเทคโนโลยีแบตเตอรี่แบบดั้งเดิม ขยายเวลาและช่วงการบินของโดรนได้อย่างมาก ในขณะที่ผลิตไฟ DC ที่สะอาดในแพ็คเกจที่ทนทานและน้ำหนักเบา



โมดูลพลังงานเซลล์เชื้อเพลิงแบบใช้โดรนของเรา (FCPM) เหมาะอย่างยิ่งสำหรับการใช้งานเชิงพาณิชย์ระดับมืออาชีพที่หลากหลาย รวมถึงการตรวจสอบนอกชายฝั่ง การค้นหาและกู้ภัย การถ่ายภาพทางอากาศและการทำแผนที่ การเกษตรที่แม่นยำ และอื่นๆ




กองเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W สำหรับ UAV


1.แนะนำสินค้า

เซลล์เชื้อเพลิงไฮโดรเจนสำหรับรังสี UVA นี้มีความหนาแน่นพลังงาน 888w/kg

âการทำงานกับไฮโดรเจนแห้งและอากาศแวดล้อม

• โลหะที่แข็งแกร่ง โครงสร้างเต็มเซลล์

เหมาะอย่างยิ่งสำหรับการไฮบริไดเซชันกับแบตเตอรี่และ/หรือซุปเปอร์คาปาซิเตอร์

• พิสูจน์ความทนทานและความน่าเชื่อถือสำหรับ

•ตัวเลือกการกำหนดค่าหลายแบบให้โซลูชันแบบแยกส่วนและปรับขนาดได้

•ช่วงของตัวเลือกสแต็คเพื่อให้เหมาะกับความต้องการใช้งานที่แตกต่างกัน

• ลายเซ็นความร้อนและอะคูสติกต่ำ

â สามารถต่อแบบอนุกรมและแบบขนานได้


ระบบเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ 1700W

ระบบเซลล์เชื้อเพลิงประกอบด้วย: สแต็ค หน่วยจัดการพลังงาน พัดลม โซลินอยด์วาล์ว เซ็นเซอร์อุณหภูมิ เซ็นเซอร์อุณหภูมิและความชื้น และซอฟต์แวร์ควบคุม



1.7kw อากาศเย็นเซลล์เชื้อเพลิงระบบ Diagram



แผนภาพโครงสร้างระบบเซลล์เชื้อเพลิง




2. พารามิเตอร์ผลิตภัณฑ์ (Specification)

2.1 1700W พารามิเตอร์กองเซลล์เชื้อเพลิงระบายความร้อนด้วยอากาศ


กองเซลล์เชื้อเพลิงนี้มีความหนาแน่นพลังงาน 888w/kg

สามารถใช้กับแอพพลิเคชั่นที่มีน้ำหนักเบา ใช้พลังงานต่ำ หรือบนแหล่งพลังงานแบบพกพา

ขนาดเล็กไม่จำกัดเฉพาะโปรแกรมขนาดเล็ก

สามารถเชื่อมต่อและขยายขนาดกองซ้อนได้หลายชุดภายใต้เทคโนโลยี BMS ที่เป็นเอกสิทธิ์ของเรา เพื่อรองรับการใช้งานที่สิ้นเปลืองพลังงานสูง

H-48-1700 พารามิเตอร์

พารามิเตอร์เอาต์พุต

กำลังไฟพิกัด

1700W

จัดอันดับแรงดันไฟฟ้า

51V

จัดอันดับปัจจุบัน

33A

ช่วงแรงดันไฟฟ้ากระแสตรง

43-85V

ประสิทธิภาพ

≥ 50%

พารามิเตอร์เชื้อเพลิง

ความบริสุทธิ์ของ H2

≥99.99%(CO<1PPM)

ความดัน H2

0.045~0.07Mpa

การบริโภค H2

21.6L/นาที

พารามิเตอร์แวดล้อม

อุณหภูมิแวดล้อมในการทำงาน

-5~45℃

ความชื้นแวดล้อมในการทำงาน

10% ~95%

อุณหภูมิแวดล้อมการจัดเก็บ

-10~75℃

เสียงรบกวน

‰¤55 dB@3m

พารามิเตอร์ทางกายภาพ

FC Stack

24.1(L)*14.9(W)*6.9(H)

FC Stack

2.2KG

ขนาด(ซม.)

น้ำหนัก (กิโลกรัม)

ระบบ

24.1(L)*14.9(W)*229(H)

ระบบ

4KG

ขนาด(cm)

น้ำหนักïกก.ï

(รวมถึงพัดลมและ BMS)

ความหนาแน่นของพลังงาน

686W/ลิตร

ความหนาแน่นของพลังงาน

888W/KG

โดย Volume

ตามน้ำหนัก



1.7kw เส้นโค้งโพลาไรซ์กอง


2.2 ส่วนประกอบระบบเซลล์เชื้อเพลิง

2.2.1 ส่วนประกอบเสริมที่สำคัญ (BMS) -- ระบบการจัดการเซลล์เชื้อเพลิง

ระบบการจัดการพลังงานพิเศษสำหรับกอง UAV ที่ขับเคลื่อนด้วยไฮโดรเจนสามารถรับรู้การควบคุมระยะไกลและการได้มาซึ่งข้อมูลของระบบเซลล์เชื้อเพลิง มันสามารถเป็นไฮบริดอัจฉริยะพร้อมแบตเตอรี่สำรองและการชาร์จแบบปรับได้สำหรับแบตเตอรี่สำรองซึ่งเป็นเทคโนโลยีหลักในด้านการใช้งานแบตเตอรี่เซลล์เชื้อเพลิง



2.2.1 พารามิเตอร์มาตรฐานของระบบจัดการเซลล์เชื้อเพลิง Chivet2022









ประสิทธิภาพ

ป้อนข้อมูล

กระแสไฟเข้าสูงสุดที่ FC end

80A

แรงดันไฟขาเข้าสูงสุดที่ FC end

80V

กระแสไฟเข้าสูงสุดของปลายแบตเตอรี่ไฮบริด

80A

แรงดันไฟขาเข้าสูงสุดของปลายแบตเตอรี่ไฮบริด

80V

ปลายอินพุตอุณหภูมิสี่ช่อง

-60-150

สิ้นสุดอินพุตอุณหภูมิแวดล้อมและความชื้นหนึ่งช่อง

-60-150,RH30~100%

ปลายอินพุตแรงดันสองช่อง

0-100MPa

สิ้นสุดการรับสัญญาณพัลส์ความเร็วสองช่อง

ใช้สำหรับวัดความเร็วพัดลมหรือปั๊ม

















ผลลัพธ์ด้านประสิทธิภาพ

กระแสไฟขาออกไฮบริด

สูงสุด 80A สำหรับการใช้งานระยะยาว ค่าสูงสุดทันที 150A (5 นาที)

แรงดันไฟฟ้าสูงสุดของปลายเอาต์พุตไฮบริด

80V

เอาต์พุตการควบคุมความเร็วความกว้างพัลส์ PWM สองตัว

การควบคุมความเร็ว 0 ~ 100% ควบคุมอากาศเย็น

พัดลมหรือปั๊มหมุนเวียนความเย็น

เอาต์พุตกำลังทำความชื้นหนึ่งตัว

แรงดันไฟ 5V กระแสไฟสูงสุด 5A

กำลังขับพัดลมระบายความร้อนหนึ่งตัว

แรงดันไฟฟ้า 12V ~ 36V กระแสไฟสูงสุด

10A

กำลังขับของปั๊มน้ำหมุนเวียนระบายความร้อนหนึ่งตัว

แรงดันไฟฟ้า 12V ~ 36V กระแสไฟสูงสุด

10A

กำลังขับของโซลินอยด์วาล์วทางเข้าของก๊าซทางเดียว

แรงดันไฟฟ้า 12V ~ 36V กระแสไฟสูงสุด 3A

กำลังขับของโซลินอยด์วาล์วทางออกทางเดียว

แรงดันไฟฟ้า 12V ~ 36V กระแสไฟสูงสุด 3A

เอาต์พุตกำลังโหลดภายนอก

แรงดันไฟฟ้า 12V ~ 36V กระแสไฟสูงสุด 6A

เอาต์พุตกำลังควบคุมการบิน

แรงดันไฟฟ้า 12V ~ 48V กระแสไฟสูงสุด 3A

สแตนด์บายพอร์ตเอาท์พุต

กระแสไฟสูงสุด 5A

สองพอร์ตการสื่อสาร

485/TTL















รองรับฟังก์ชั่นซอฟต์แวร์

จอแสดงผล: แรงดันเซลล์เชื้อเพลิง, กระแสไฟ, กำลังขับและอุณหภูมิ; ไฮบริดไฟฟ้า

แรงดันเซลล์ ประจุกระแสไฟและกำลังขับ กำลังขับทั้งหมดของระบบ สิ่งแวดล้อม

อุณหภูมิและความชื้น ความเร็วพัดลมระบายความร้อน; แรงดันถังเก็บไฮโดรเจนและแรงดันแก๊สในแบตเตอรี่

พลัง

สามารถเลือกการชาร์จแบบปรับกระแสไฟคงที่หรือเซลล์เชื้อเพลิงได้ และกระแสไฟชาร์จสูงสุดคือ 25A (โมดูลการชาร์จมีพัดลมระบายความร้อน)

การควบคุม: โซลินอยด์วาล์วทางเข้าและทางออกของแก๊ส โหมดการชาร์จแบตเตอรี่สำรองและการชาร์จ

ค่าปัจจุบัน การตั้งค่าเงื่อนไขการชาร์จ การตั้งค่าความเร็วพัดลมระบายความร้อนและสภาวะการควบคุมอุณหภูมิ

แก้ไขแล้ว; การตั้งค่าความเร็วของปั๊มน้ำหล่อเย็นและเงื่อนไขการควบคุมอุณหภูมิ เซ็นเซอร์ความดันแก๊ส

ลักษณะสิ่งแวดล้อม

อุณหภูมิในการทำงาน

-45-60

ความชื้นของสภาพแวดล้อมในการทำงาน

0-100%

ความชื้นของสภาพแวดล้อมในการจัดเก็บ

-75-75c

พารามิเตอร์ทางกายภาพ

ขนาด

160*120*45mm

น้ำหนัก

480g



2.2.2 ขวดเก็บไฮโดรเจน

ความกดดันจากการทำงาน

35MPa

ปริมาณ

12L

ขนาด

D196*L532

น้ำหนัก

3.85KG

ตลอดชีพ

พองลมและปล่อยลม 500 ครั้ง



2.2.3 โซลินอยด์วาล์ว

แรงดันไฟฟ้า

DC24V

จัดอันดับปัจจุบัน

120+-15%mA

ช่วงความดัน

0-90Kpa

พลัง

<2w

อุณหภูมิในการทำงาน

0C-55

น้ำหนัก

50 กรัม

ตลอดชีพ

เปลี่ยน 100,000 ครั้ง









2.2.4 พัดลมระบายความร้อน





กำลังไฟพิกัด

57.6w DC48V/1.2A

อุณหภูมิในการทำงาน

-20-70

ความเร็ว

14900R/นาที

ขนาด

91*91*38mm

อัตราการไหล

5.1m3/นาที

เสียงรบกวน

40dB

ตลอดชีพ

70000h/40



2.2.5 ระบบควบคุมความเย็นพัดลมขนาดเล็ก

กำลังไฟพิกัด

1.44w DC24V/0.06A

ความเร็ว

5000R/นาที

ขนาด

30*30*10mm

น้ำหนัก

8g

เสียงรบกวน

16dB

ตลอดชีพ

28000 ชม./40



3.การใช้งานผลิตภัณฑ์และหลักการทำงาน

การพัฒนาโดรนพาวเวอร์แพ็คที่เซลล์เชื้อเพลิง PEM

(ทำงานที่อุณหภูมิระหว่าง -10 ~ 45ºC)



โมดูลพลังงานเซลล์เชื้อเพลิงแบบใช้โดรนของเรา (FCPM) เหมาะอย่างยิ่งสำหรับการจัดหาพลังงานสำหรับการใช้งานเชิงพาณิชย์ของ UAV ระดับมืออาชีพ รวมถึง UAV การตรวจสอบนอกชายฝั่ง UAV การค้นหาและกู้ภัย การถ่ายภาพทางอากาศและการทำแผนที่ UAV UAV สำหรับการเกษตรที่แม่นยำ และอื่นๆ



เซลล์เชื้อเพลิงใช้ปฏิกิริยาไฟฟ้าเคมีเพื่อผลิตไฟฟ้าโดยไม่เกิดการเผาไหม้ เซลล์เชื้อเพลิงไฮโดรเจนรวมไฮโดรเจนกับออกซิเจนจากอากาศ ปล่อยความร้อนและน้ำเป็นผลพลอยได้เท่านั้น มีประสิทธิภาพมากกว่าเครื่องยนต์สันดาปภายใน และไม่เหมือนกับแบตเตอรี่ ไม่จำเป็นต้องชาร์จใหม่และจะทำงานต่อไปตราบเท่าที่มีเชื้อเพลิง



เซลล์เชื้อเพลิงของโดรนของเราระบายความร้อนด้วยอากาศ โดยนำความร้อนจากเซลล์เชื้อเพลิงไปยังแผ่นทำความเย็นและกำจัดออกทางช่องระบายอากาศ ส่งผลให้ได้โซลูชันด้านพลังงานที่เรียบง่ายและคุ้มค่า


องค์ประกอบหลักของเซลล์เชื้อเพลิงไฮโดรเจนคือกราไฟต์แผ่นไบโพลาร์ ในปี 2558 VET เข้าสู่อุตสาหกรรมเซลล์เชื้อเพลิงด้วยข้อได้เปรียบในการผลิตเพลทไบโพลาร์กราไฟท์ ก่อตั้งบริษัท Miami Advanced Material Technology Co., LTD.


หลังจากหลายปีของการวิจัยและพัฒนา สัตวแพทย์มีเทคโนโลยีที่ครบถ้วนสำหรับการผลิตเซลล์เชื้อเพลิงไฮโดรเจน 10w-6000w ระบายความร้อนด้วยอากาศ เซลล์เชื้อเพลิงไฮโดรเจน UAV 800w-3000w สำหรับปัญหาการจัดเก็บพลังงานที่ใหญ่ที่สุดของพลังงานใหม่ เราเสนอแนวคิดว่า PEM แปลงไฟฟ้า พลังงานให้เป็นไฮโดรเจนเพื่อกักเก็บและเซลล์เชื้อเพลิงไฮโดรเจนจะสร้างกระแสไฟฟ้าด้วยไฮโดรเจน สามารถเชื่อมต่อกับการผลิตไฟฟ้าโซลาร์เซลล์และการผลิตไฟฟ้าพลังน้ำ
